BSG41H/W Y型保溫閥門

主要尺寸表
Y型保溫過濾器用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜技，以保護閥門及設備的正常使用。該過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。

主要技術參數

型號	連接形式	公稱壓力MPa	試驗壓力MPa	工作壓力MPa	殼體材料	過濾網材料	使用介質
BY41H-10	法蘭	1.0	1.1	1.0	灰鑄鐵	1.1	水、油和氣等
BY41H-16	法蘭	1.6	1.76	1.6	球墨鑄鐵	1.76
BY41H-26	法蘭	2.5	2.75	2.5	碳鋼	2.78

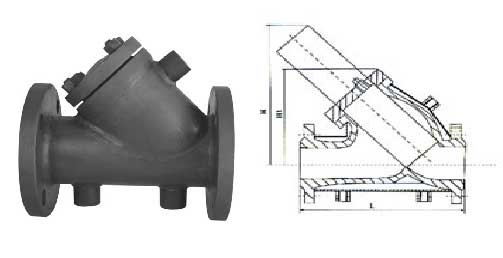

主要外形尺寸(法蘭尺寸按JB78PN1.0MPa　PN1.6MPa　PN2.5MPa的規定)

口徑		40	50	65	80	100	125	150	200	250	300	350	400	450
BY14H	L	200	220	260	280	320	350	380	495	595	640	700	800	850
	H	100	130	165	195	230	300	335	420	500	580	640	700	790

主要技術參數

口徑DN	外徑DN	螺栓孔中心圓直徑	連接凸出部份直徑D2	連接凸出部份高度f	法蘭厚度b	螺栓孔徑和數量Z-Φd
PN=0.1MPa　　PN=0.25MPa　　PN=0.6MPa
32	120	90	70	2	16	4-14
40	130	100	80	3	16	4-14
50	140	110	90	3	16	4-14
65	160	130	110	3	16	4-14
80	185	150	125	3	18	4-18
100	205	170	145	3	18	4-18
125	235	200	175	3	20	8-18
150	260	225	200	3	20	8-18
200	315	280	255	3	22	8-18
225	340	305	280	3	22	8-18
250	370	335	310	3	24	12-18
300	435	395	362	4	24	12-23
350	485	445	412	4	26	16-23
400	535	495	462	4	28	16-23
450	590	550	518	4	28	16-23
500	640	600	567	4	30	20-25
600	755	705	560	5	30	24-25
700	860	810	775	5	30	24-30
800	975	920	880	5	30	24-30
900	1075	1020	980	5	30	28-30
1000	1175	1120	1080	5	30	28-30
1200	1375	1320	1280	5	30	32-30
PN=0.1MPa
25	115	85	65	2	16	4-14
32	135	100	78	2	18	4-18
40	145	110	85	3	18	4-18
50	160	125	100	3	20	4-18
65	180	145	120	3	20	4-18
80	195	160	135	3	22	4-18
100	215	180	155	3	22	8-18
125	245	210	185	3	24	8-18
150	280	240	210	3	24	8-23
175	310	270	240	3	26	8-23
200	335	295	265	3	26	8-23
225	365	325	295	3	26	8-23
PN=1.0MPa
250	390	350	320	3	28	12-23
300	440	400	368	4	28	12-23
350	500	460	428	4	30	16-23
400	565	515	482	4	32	16-25
450	615	565	532	4	32	20-25
500	570	620	585	4	34	20-25
600	780	725	685	5	36	20-360
700	895	840	800	5	40	24-30
800	1010	950	905	5	44	24-34
900	1110	1050	1005	5	46	28-34
1000	1220	1160	1115	5	50	28-34
1200	1450	1380	1325	5	56	32-41
1400	1675	1590	1525	5	62	26-48
PN=1.6MPa
15	95	65	45	2	14	4-14
20	105	75	55	2	16	4-14
25	115	85	65	2	16	4-14
32	135	100	78	2	18	34-18
40	145	110
