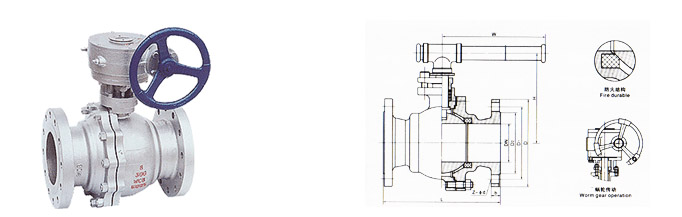

Q341F型蝸輪浮動法蘭球閥

概述：

球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

主要零件材料

序號 NO	零件名稱	材質
序號 NO	零件名稱	GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

技術規范

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

主要外形尺寸

公稱通徑	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Wt(kg)	2.5	3	5	7	15	19	19	33	58	93	160
