用途

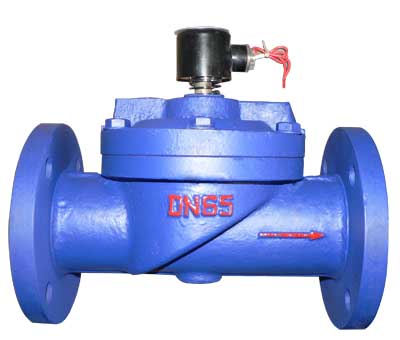

空氣電磁閥、水液電磁閥適用于以水或其它氣液體為工作介質，可自動化控制或遠程控制空氣、水、油液體 等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度要求大大減低， 具有啟閉訊速，可靠性高等特點。
結構原理
空氣電磁閥、水液電磁閥為膜片式二次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥口外泄，以致主閥膜片上下產生壓力差，膜片被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥膜片上腔壓力上升，主閥膜片壓向閥座，閥又呈關閉狀
態。
常開電磁閥，當線圈通電時，產生磁場力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥內上下壓差趨向相等，主閥膜片由彈簧力及自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥膜片上腔內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥由上下壓差作用向上升起，主閥打開，閥門開啟。
|
