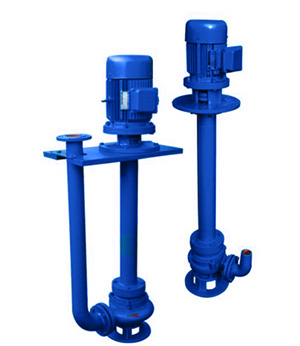

YW型無堵塞液下排污泵

YW型無堵塞液下排污泵，簡稱：YW液下排污泵，是在引進國內外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞等特點，在排送固體顆粒和長纖維垃圾方面具有獨特效果。 YW系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和化學纖維，葉輪與傳統葉輪相比，該泵葉輪采用單流道式或雙流道式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高，過流效果好的特點，葉輪經動靜平衡試驗，使泵在運行中無振動。
該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

適用場合

1、工廠商業嚴重污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。

特點

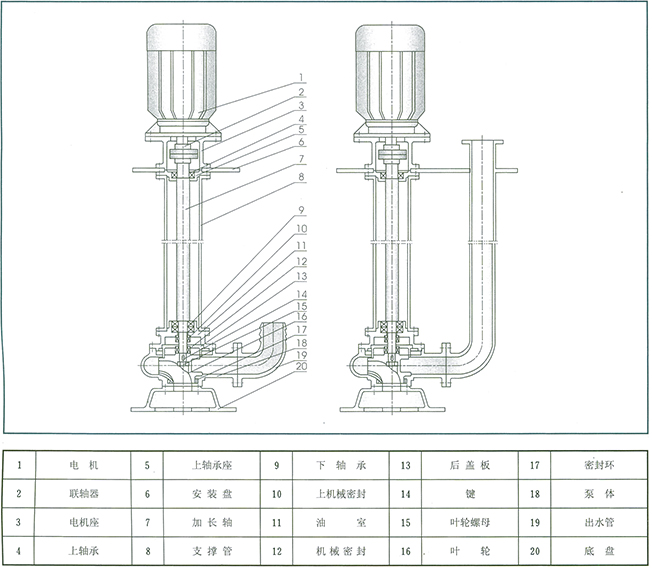

結構圖

1.采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%d 固體顆粒。
2.設計合理，配套電機合理，效率高，節能效果顯著。
3.機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
4.泵結構緊湊，體積小，移動方便，安裝簡便等特點。
5.可根據用戶需要配備液位自動控制柜；根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
6.泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄露等特點，液下深度可達0.5~7米。
7.接軸結構先進可靠，泵與電機采用聯軸器聯接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系統。
8.在使用揚程范圍內保證電機運行不過載。
9.泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝。
泵使用條件
1、 介質溫度不超過60℃，重度為1~1.3kg/dm3，PH值在5~9范圍內。
2、 一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內使用，應在訂貨時另行注明，以便廠家制造。
3、 在運行過程泵電機電流不得超過電機的額定電流。
4、 如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便廠家制造。

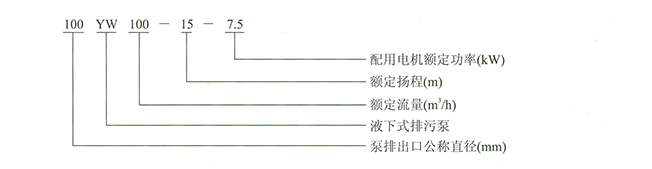

型號意義

性能參數表

型號	口徑 mm	流量 m3/h	揚程 m	功率 KW	轉速 r/min	效率	使用揚 程范圍
25YW8-22-1.1	25	8	22	1.1	2825	38.5	10-22
32YW12-15-1.1	32	12	15	1.1	2825	40	8-15
40YW15-15-1.5	40	15	15	1.5	2840	45.1	6-15
40YW15-30-2.2	40	15	30	2.2	2840	48	15-30
50YW20-7-0.75	50	20	7	0.75	1390	54	3-7
50YW10-10-0.75	50	10	10	0.75	1390	56	4-10
50YW20-15-1.5	50	20	15	1.5	2840	56	6-15
50YW15-25-2.2	50	15	25	2.2	2840	58	10-25
50YW18-30-3	50	18	30	3	2880	58	15-30
50YW25-32-5.5	50	25	32	5.5	2900	53	17-32
50YW20-40-7.5	50	20	40	7.5	2900	55	20-40
65YW25-15-2.2	65	25	15	2.2	2840	52	6-15
65YW37-13-3	65	37	13	3	2880	55	6-13
65YW25-30-4	65	25	30	4	2890	58	15-30
65YW30-40-7.5	65	30	40	7.5	2900	56	20-40
65YW35-50-11	65	35	50	11	2930	60	35-50
65YW35-60-15	65	35	60	15	2930	63	40-60
80YW40-7-2.2	80	40	7	2.2	1420	52	3-7
80YW43-13-3	80	43	13	3	2880	50	5-13
80YW40-15-4	80	40	15	4	2890	57	6-15
80YW65-25-7.5	80	65	25	7.5	2900	56	12-25
100YW80-10-4	100	80	10	4	1440	62	4-10
100YW110-10-5.5	100	110	10	5.5	1440	66	5-10
100YW100-15-7.5	100	100	15	7.5	1440	67	8-15
100YW85-20-7.5	100	85	20	7.5	1440	68	10-20
100YW100-25-11	100	100	25	11	1460	65	10-25
100YW100-30-15	100	100	30	15	1460	66	12-30
100YW100-35-18.5	100	100	35	18.5	1470	65	15-35
125YW130-15-11	125	130	15	11	1460	62	7-15
125YW130-20-15	125	130	20	15	1460	63	10-20
150YW145-9-7.5	150	145	9	7.5	1440	63	4-9
150YW180-15-15	150	180	15	15	1460	65	5-15
150YW180-20-18.5	150	180	20	18.5	1470	75	8-20
150YW180-25-22	150	180	25	22	1470	76	12-25
150YW130-30-22	150	130	30	22	1470	75	15-30
150YW180-30-30	150	180	30	30	1470	73	15-30
150YW200-30-37	150	200	30	37	1480	70	13-30

安裝尺寸表

外形示意圖

型號	D	D1	DN	n-d	B	H1	L	h	H2	H	A	C×E	C1×E1	F	G	n-a	фe	фe1
25YW8-22-1.1	120	90	25	4-ф14	310	115	1-5	16	70	360	190	600×320	550×270	190	85	4-ф14	300	265
32YW12-15-1.1	120	90	32	4-ф14	310	115	1-5	16	70	360	190	600×320	550×270	190	85	4-ф14	300	265
40YW15-15-1.5	130	100	40	4-ф14	360	125	1-5	18	80	370	215	600×320	550×270	215	60	4-ф14	300	265
40YW15-30-2.2	130	100	40	4-ф14	360	125	1-5	18	80	400	215	600×320	550×270	215	60	4-ф14	300	265
50YW20-7-0.75	140	110	50	4-ф14	405	125	1-5	18	80	360	255	600×320	550×270	255	65	4-ф14	300	265
50YW10-10-0.75	140	110	50	4-ф14	405	125	1-5	18	80	360	255	600×320	550×270	255	65	4-ф14	300	265
50YW20-15-1.5	140	110	50	4-ф14	405	120	1-5	18	80	370	255	600×320	550×270	255	65	4-ф14	300	265
50YW15-25-2.2	140	110	50	4-ф14	405	120	1-5	18	80	400	255	600×320	550×270	255	65	4-ф14	300	265
50YW18-30-3	140	110	50	4-ф14	405	125	1-5	18	80	440	255	600×320	550×270	255	65	4-ф14	300	265
50YW25-32-5.5	140	110	50	4-ф14	450	160	1-5	20	80	540	265	600×350	550×300	265	55	4-ф14	350	300
50YE20-40-7.5	140	110	50	4-ф14	450	160	1-5	20	80	570	265	600×350	550×300	265	55	4-ф14	350	300
65YW25-15-2.2	160	130	65	4-ф14	440	130	1-5	18	80	400	280	600×320	550×270	280	70	4-ф14	300	265
65YW37-13-3	160	130	65	4-ф14	440	130	1-5	18	80	440	280	600×320	550×270	280	70	4-ф14	300	265
65YW25-30-4	160	130	65	4-ф14	440	130	1-5	18	80	470	280	600×320	550×270	280	70	4-ф14	300	265
65YW30-40-7.5	160	130	65	4-ф14	450	160	1-5	20	80	570	280	600×320	550×270	265	55	4-ф14	350	300
65YW35-50-11	160	130	65	4-ф14	450	210	1-5	22	100	700	300	720×380	660×320	300	65	4-ф18	450	400
65YW35-60-15	160	130	65	4-ф18	450	210	1-5	22	100	740	300	720×380	660×320	300	65	4-ф18	450	400
80YW40-7-2.2	190	150	80	4-ф18	530	170	1-5	22	100	400	325	650×350	600×300	325	75	4-ф18	300	265
80YW43-13-3	190	150	80	4-ф18	530	160	1-5	22	100	440	325	650×350	600×300	325	75	4-ф18	300	265
80YW40-15-4	190	150	80	4-ф18	530	160	1-5	22	100	470	325	650×350	600×300	325	75	4-ф18	300	265
80YW65-25-7.5	190	150	80	4-ф18	530	170	1-5	22	100	570	325	650×350	600×300	325	75	4-ф18	350	300
100YW80-10-4	210	170	100	4-ф18	630	180	1-7	22	100	470	385	720×380	660×320	385	55	4-ф18	300	265
100YW110-10-5.5	210	170	100	4-ф18	630	190	1-7	22	100	540	385	720×380	660×320	385	55	4-ф18	350	300
100YW100-15-7.5	210	170	100	4-ф18	630	190	1-7	22	100	570	385	720×380	660×320	385	55	4-ф18	350	300
100YW85-20-7.5	210	170	100	4-ф18	630	190	1-7	22	100	570	385	720×380	660×320	385	55	4-ф18	350	300
100YW100-25-11	210	170	100	4-ф18	700	200	1-7	18	100	700	430	800×380	720×320	430	50	4-ф18	450	400
100YW100-330-15	210	170	100	4-ф18	770	220	1-7	18	100	740	475	900×400	820×320	475	135	8ф18	450	400
100YW100-35-18.5	210	170	100	4-ф18	770	220	1-7	18	100	760	475	900×400	820×320	475	135	8ф18	600	500
125YW130-15-11	240	200	125	8-ф18	750	210	1-7	20	140	700	470	1000×600	920×520	470	145	4ф23	450	400
125YW130-20-15	240	200	125	8-ф18	750	210	1-7	20	140	740	470	1000×600	920×520	470	145	4ф23	450	400
150YW145-9-7.5	265	225	150	8-ф18	840	220	1-7	20	140	570	520	1000×600	920×320	520	130	4ф23	350	300
150YW180-15-15	265	225	150	8-ф18	840	220	1-7	20	140	740	520	1000×600	920×320	520	130	4ф23	600	500
150YW180-20-18.5	265	225	150	8-ф18	840	220	1-7	20	140	760	520	1000×600	920×320	520	130	4ф23	600	500
150YW180-25-22	265	225	150	8-ф18	840	220	1-7	20	140	800	520	1000×600	920×320	520	130	4ф23	600	500
150YW130-30-22	265	225	150	8-ф18	840	220	1-7	20	140	800	520	1000×600	920×320	520	130	4ф23	600	500
150YW180-30-30	265	225	150	8-ф18	840	220	1-7	20	140	860	550	1000×600	920×320	550	160	4ф23	600	500
150YW200-30-37	265	225	150	8-ф18	870	275	1-7	20	140	950	550	1000×600	920×320	550	160	4ф23	600	500
200YW300-7-11	335	295	200	8-ф23	870	275	1-7	20	140	700	630	1300×750	1220×680	630	140	4ф23	600	500
200YW250-11-15	335	295	200	8-ф23	1000	270	1-7	20	200	740	630	1300×750	1220×680	630	140	4ф23	600	500
200YW400-10-22	335	295	200	8-ф23	1000	270	1-7	20	200	800	630	1300×750	1220×680	630	140	4ф23	600	500
200YW400-13-30	335	295	200	8-ф23	1000	270	1-7	20	200	860	630	1300×750	1220×680	630	140	4ф23	600	500
200YW250-15-18.5	335	295	200	8-ф23	1000	270	1-7	20	200	760	630	1300×750	1220×680	630	140	4ф23	600	500
200YW300-15-22	335	295	200	8-ф23	1000	270	1-7	20	200	800	630	1300×750	1220×680	630	140	4ф23	600	500
200YW250-22-30	335	295	200	8-ф23	1000	270	1-7	20	200	860	630	1300×750	1220×680	630	140	4ф23	600	500
200YW350-25-37	335	295	200	8-ф23	1000	270	1-7	20	200	950	630	1300×750	1220×680	630	140	4ф23	600	500
200YW400-30-55	335	295	200	8-ф23	1050	280	1-7	22	200	950	650	1300×750	1220×680	650	250	6ф20	600	500
250YW600-9-30	390	350	250	12-ф18	1100	320	1-7	25	250	850	650	1300×750	1220×680	650	250	6ф20	750	680
250YW600-12-37	390	350	250	12-ф18	1100	320	1-7	25	250	950	650	1300×750	1220×680	650	250	6ф20	750	680
250YW600-15-45	390	350	250	12-ф18	1100	320	1-7	25	250	1010	650	1300×750	1220×680	650	250	6ф20	750	680
250YW600-20-55	390	350	250	12-ф18	1100	320	1-7	25	250	1250	650	1300×750	1220×680	650	250	6ф20	750	680
250YW600-25-75	390	350	250	12-ф18	1100	320	1-7	25	250	1310	650	1300×750	1220×680	650	250	6ф20	750	680
300YW800-12-45	440	395	300	12-ф23	1200	400	1-7	28	250	1200	800	1400×750	1300×680	800	320	6ф20	750	680
300YW500-15-45	440	395	300	12-ф23	1200	400	1-7	28	250	1200	800	1400×750	1300×680	800	320	6ф20	750	680
300YW800-15-55	440	395	300	12-ф23	1200	400	1-7	28	250	1250	800	1400×750	1300×680	800	320	6ф20	750	680
300YW600-20-55	440	395	300	12-ф23	1200	400	1-7	28	250	1250	800	1400×750	1300×680	800	320	6ф20	750	680
300YW800-20-75	440	395	300	12-ф23	1200	400	1-7	28	250	1350	800	1400×750	1300×680	800	320	6ф20	750	680
300YW950-20-90	440	395	300	12-ф23	1200	400	1-7	28	250	1420	800	1400×750	1300×680	800	320	6ф20	750	680
300YW1000-25-110	440	395	300	12-ф23	1200	400	1-7	28	250	1560	800	1400×750	1300×680	800	320	6ф20	750	680
350YW1100-10-55	500	460	350	12-ф23	1350	450	1-7	30	250	1300	950	1500×750	1400×680	950	400	6ф20	750	680
350YW1500-15-90	500	460	350	12-ф23	1350	450	1-7	30	250	1450	950	1500×750	1400×680	950	400	6ф20	750	680
350YW1200-18-90	500	460	350	12-ф23	1350	450	1-7	30	250	1450	950	1500×750	1400×680	950	400	6ф20	750	680
350YW1100-28-132	500	460	350	12-ф23	1350	450	1-7	30	250	1600	950	1500×750	1400×680	950	400	6ф20	750	680
350YW1000-36-160	500	460	350	12-ф23	1350	450	1-7	30	250	1600	950	1500×750	1400×680	950	400	6ф20	750	680
400YW1500-10-75	560	515	400	16-ф26	1480	510	1-7	30	250	1400	950	2000×850	1900×780	950	400	6ф20	750	680
400YW2000-15-132	560	515	400	16-ф26	1480	510	1-7	30	250	1600	950	2000×850	1900×780	950	400	6ф20	750	680
400YW1700-22-160	560	515	400	16-ф26	1480	510	1-7	30	250	1620	950	2000×850	1900×780	950	400	6ф20	750	680
400YW1500-26-160	560	515	400	16-ф26	1480	510	1-7	30	250	1630	950	2000×850	1900×780	950	400	6ф20	750	680
400YW1700-30-200	560	515	400	16-ф26	1480	510	1-7	30	250	1750	950	2000×850	1900×780	950	400	6ф20	750	680
400YW1800-32-250	560	515	400	16-ф26	1480	510	1-7	30	250	1860	950	2000×850	1900×780	950	400	6ф20	750	680
500YW2500-10-110	670	620	500	20-ф26	2010	580	1-7	30	250	1600	1200	2200×950	2100×850	1200	300	6ф20	900	800
500YW2600-15-160	670	620	500	20-ф26	2010	580	1-7	30	250	1620	1200	2200×950	2100×850	1200	300	6ф20	900	800
500YW2400-22-220	670	620	500	20-ф26	2010	580	1-7	30	250	1750	1200	2200×950	2100×850	1200	300	6ф20	900	800
500YW2600-24-250	670	620	500	20-ф26	2010	580	1-7	30	250	1860	1200	2200×950	2100×850	1200	300	6ф20	900	800
