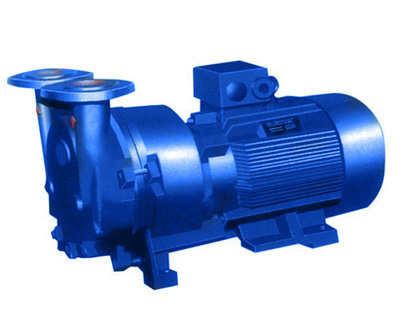

SKA系列水環式真空泵

SKA系列水環式真空泵（簡稱：SKA真空泵），適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力最大至0.26mbar（絕壓）。
水環真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。

結構及特點

機泵同軸式直聯設計，節省空間，易于安裝；
采用機械密封作為標準配置，消除了泄漏，維護簡單；
運行平穩，噪音可低至62分貝；
統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適合更為苛刻的應用；
獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率最佳。

性能曲線及選型示例

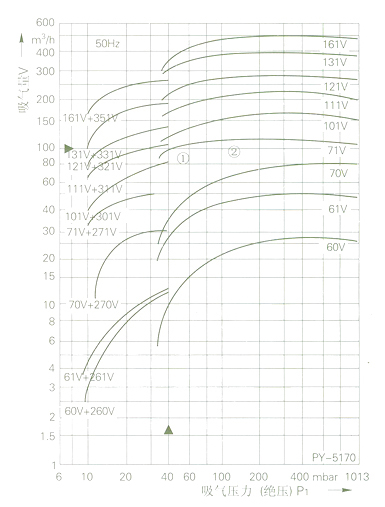

曲線圖

設計點參數：
吸氣量V=100m3/h
吸氣壓力P1=40mbara
① 其余參數同標準狀態（見注）
選擇與設計點①最接近的一條曲線
② 本例中為71V
根據曲線編號查出相應的產品型號（即定貨號，但僅限于標準型）如本例中可從71V查得泵型為SKA2071-ONC06-IP
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度過15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%。圖中左側為配用大氣噴射器的性能曲線。

主要技術規格

老型號	產品型號	額定功率 (KW)	最大氣量 (m3/h)	工作液流量 (m3/h)	重量 （KG）	噪音 dB(A)
2BV-2060	SKA2060-0NC06-1P	0.81	27	0.12	20	62
2BV-2061	SKA2061-0NC02-1P	1.45	52	0.12	22	65
2BV-2070	SKA2070-0NC06-1P	2.35	80	0.15	31	66
2BV-2071	SKA2071-0NC06-1P	3.85	110	0.25	42	72
2BV—5110	SKA5110-0KC00-7P	4	165	0.4	78	63
2BV-5111	SKA5111-0KC00-7P	5.5	230	0.5	100	68
2BV-5121	SKA5121-0KC00-7P	7.5	280	0.6	145	69
2BV-5131	SKA5131-0KC00-7P	11	400	0.9	165	73
2BV-5161	SKA5161-0KC02-7P	15	500	1.2	252	74

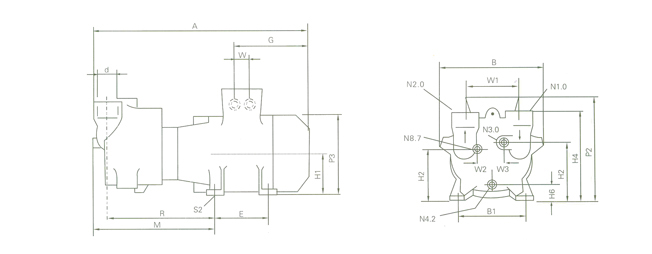

外形尺寸圖及外形尺寸表（單位mm）

結構圖1

型號	曲線編號	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
SKA2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
SKA2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
SKA2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
SKA2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225

型號	曲線編號	R	S2	W1	W2	W3	d	N3.0	N4.2	N8.7
SKA2-060	60V	217	ф10	110	25.5	21	G1	G3/8″	G1/4″	G3/8″
SKA2-061	61V	236	ф10	110	25.5	21	G1	G3/8″	G1/4″	G3/8″
SKA2-070	70V	252	ф18	110	33	27	G11/2″	G3/8″	G1/4″	G3/8″
SKA2-071	71V	278	ф18	110	33	27	G11/2″	G3/8″	G1/4″	G3/8″

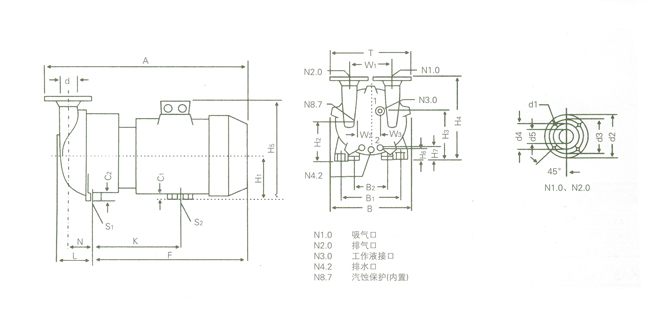

外形尺寸圖及外形尺寸表

型號	曲線編號	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
SKA5110-0KC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
SKA5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
SKA5121-0KC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
SKA5131-0KC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
SKA5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201

型號	曲線編號	F	N	S1	S2	T	d1	d2	d3	d4	d5
SKA5110-0KC…	101V	464	92	ф12×23	ф12	340	19	160	123	97	52
SKA5111-0KC…	111V	500	92	ф12×23	ф12	340	19	160	123	97	52
SKA5121-0KC…	121V	584	97	ф12×23	ф12	382	19	182	142	113	66.5
SKA5131-0KC…	131V	658.5	103	ф12×23	ф14	382	19	182	142	113	66.5
SKA5161-0KC…	161V	808	138	ф15×27	ф14	450	22	200	156	130	80

型號	曲線編號	W1	W2	W3	″d（N1.0,N2.0）″	N3.0	N4.2	N8.7
SKA5110-0KC…	101V	180	52	27	″DN50/2″	G3/4″(絲長24)	G3/8″(絲長25)	G3/8″(絲長11)
SKA5111-0KC…	111V	180	52	27	″DN50/2″	G3/4″(絲長24)	G3/8″(絲長25)	G3/8″(絲長11)
SKA5121-0KC…	121V	200	57	29	″DN65/21/2″	G3/4″(絲長24)	G3/8″(絲長25)	G3/8″(絲長11)
SKA5131-0KC…	131V	200	62.5	32	″DN65/21/2″	G3/4″(絲長24)	G3/8″(絲長25)	G3/8″(絲長11)
SKA5161-0KC…	161V	250	81	41	″DN80/3″	G3/4″(絲長24)	G3/8″(絲長25)	G3/8″(絲長11)

2SK系列兩級水環真空泵主要技術規范表

型號	抽氣量 （m3/min）	極限真空 （Mpa）	電力功率 （KW）	轉速 （r·p·m）	供水量 （L/min）	吸入口徑 （mm）	排出口徑 （mm）	泵重 （包括電機） （Kg）
	最大氣量 Max
2SK-1.5	1.5	-0.097	4	1440	10-15	40	40	230
2SK-3	3	-0.098	7.5	1440	15-20	40	40	320
2SK-6	6	-0.098	15	1460	25-35	50	50	500
2SK-12	12	-0.098	22	970	40-50	100	100	800
2SK-20	20	-0.098	45	740	60-80	125	125	1750
2SK-30	30	-0.098	75	740	70-90	125	125	1950

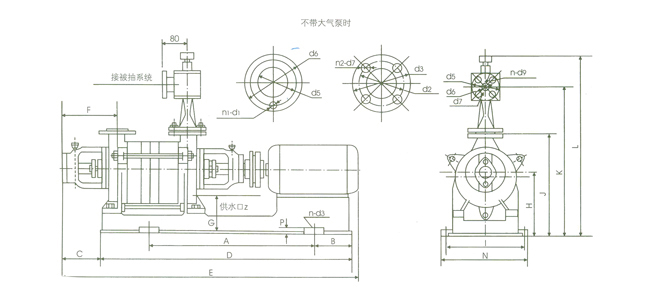

2SK-1.5P1兩級水環真空泵外形及安裝尺寸圖

型號

A

B

C

D

E

F

G

H

I

J

K

L

M

N

P

Z

n

d1

d2

d3

d4

d5

d6

d7

d8

d9

地腳螺栓

2SK-1.5P1

605

125

125

950

1150

212

144

252

360

404

584

764

255

410

25

G1/2″

4

ф140

ф98

ф40

M12

ф120

ф92

ф40

ф18

ф14

M16×400

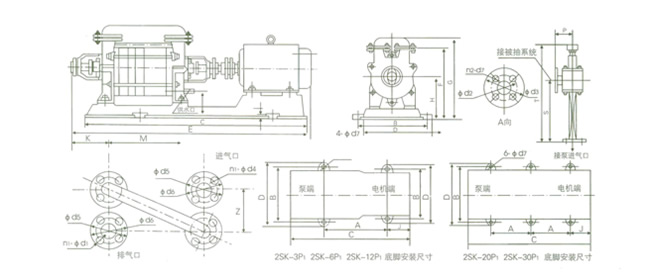

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1兩級水環真空泵外形及安裝尺寸圖

型號	A	A1	B	B1	C	D	D1	E	F	G	H	I	J	K	L	M	N	P	S	T	I	n1	n2	d1	d2	d3	d4	d5	d6	d7	地腳螺栓
2SK-3P1	710	/	400	400	1136	460	460	1346	417	491	265	35	159	214	157	344	162	99	357	570	G1/2″	4	4	18	120	152	18	110	150	18	M12×300
2SK-6P-	863	/	420	420	1391	470	470	1623	500	608	315	30	218	234	183	429	210	99	515	743	G1/2″	4	4	18	120	152	18	125	160	18	M16×400
2SK-12P1	1037.5	/	520	460	1642	580	580	1965	615	750	375	30	216	246	183	599	280	120	565	800	G1/2″	6	6	14	150	180	14	170	200	15	M24×3630
2SK-20P1	700	725	690	/	2023	750	/	2306	840	1004	500	30	306	283	225	619	350	180	774	1022	G3/4″	8	6	18	200	235	18	200	235	18	M24×630
2SK-30P1	810	775	720	/	2265	780	/	2715	840	1004	500	30	344	283	225	749	350	180	1016	1264	G3/4″	8	6	18	200	235	18	200	235	18	M24×630

2SK-P1系列兩級水環-大氣噴射泵機組主要技術規范表

型號	抽氣量（m3/min）		極限真空 （Mpa）	電力效率 （KW）	轉速 (r·p·m)	供水量 （L/min）
	吸入壓力為 -0.097Mpa	吸入壓力為 -0.098Mpa
2SK-0.4P1	0.28	0.24	-0.099	2.2	2860	3~5
2SK-0.8P1	0.56	0.48	-0.099	3	2880	5~8
2SK-1.5P1	1.05	0.9	-0.099	4	1440	10~15
2SK-3P1	2.1	1.8	-0.099	7.5	1440	15~20
2SK-6P1	4.2	3.6	-0.099	15	1460	25~35
2SK-12P1	8.4	7.2	-0.099	22	970	40~50
2SK-20P1	14	12	-0.099	37	740	60~80
2SK-30P1	21	18	-0.099	55	740	70~90

注：1、表中所列性能指標是在下列條件下得出：
① 大氣壓1013mbar
② 水溫15℃
③ 空氣溫度20℃
④ 相對濕度70%
2、供水量為吸入真空-0.06Mpa時的數值，極限真空時可大于此數值。
3、抽氣量偏差10%

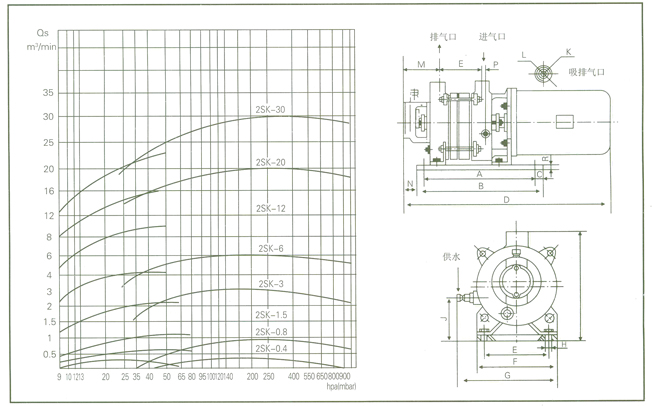

性能曲線圖及安裝尺寸圖

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	R
2SK-0.4	310	350	20	590	160	200	235	ф14	280	102	G1″	50	104	36	5	15
2SK-0.8	335	375	20	660	170	210	260	ф14	280	102	G1″	50	104	36	5	15
