SZB型水環懸壁式真空泵（簡稱：SZB水環式真空泵），系采用懸壁式結構的水環式真空泵�？晒┏槲諝饣蚱渌麩o腐蝕性、不溶于水、不含固體顆料的氣體使用。上海依耐泵閥有限公司生產的水環懸臂式真空泵的最低吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其他領域的各種介質的輸送。
適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%，特別適合于大型水泵引水用。特別適合于做大型水泵引水用。目前制造的本型號泵有：SZB-4、SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
結構說明

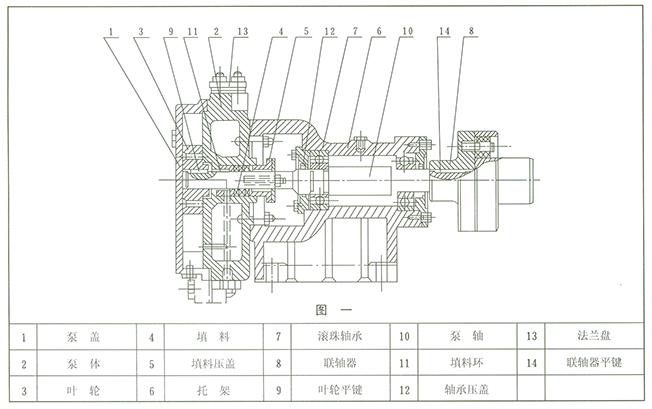

SZB型泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）(見圖三)為補充水環消耗用水。由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油均可。
從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。結構圖
 結構圖
工作性能表
| 型 號 |
排氣量 |
毫米汞柱
mmHg |
最大真空 度 |
轉 數
r/min |
電機功率
KW |
口徑 |
泵重
Kg |
| m3/h |
L/S |
吸入 |
吐出 |
| SZB-4 |
19.8 |
5.5 |
440 |
80 |
1450 |
1.5 |
ZG1″ |
ZG1″ |
42 |
| 14.4 |
4 |
520 |
| 7.2 |
2 |
600 |
| 0 |
0 |
650 |
| SZB-8 |
38.2 |
10.6 |
440 |
80 |
1450 |
2.2 |
ZG1″ |
ZG1″ |
45 |
| 28.8 |
8 |
520 |
| 14.4 |
4 |
600 |
| 0 |
0 |
650 |

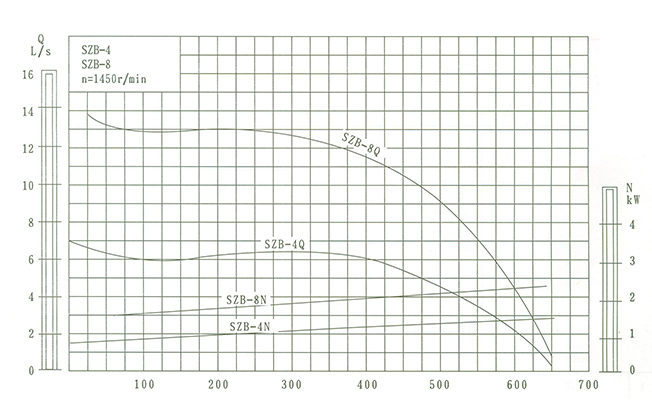

工作性能曲線圖
 工作性能曲線圖

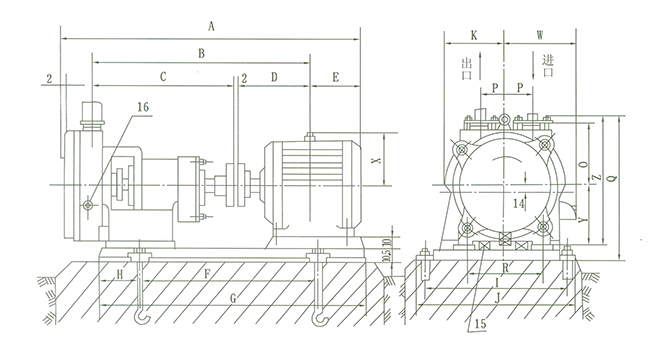

 安裝圖
外形尺寸表
| 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Y |
Z |
W |
R |
Q |
P |
O |
X |
配用電機 |
| SZB-4 |
755 |
504.5 |
13 |
175.5 |
122 |
390 |
640 |
125 |
310 |
360 |
120 |
135 |
274 |
155 |
187 |
359 |
55 |
121 |
145 |
Y90L-4-1.5KW |
| SZB-8 |
780 |
523 |
313 |
208 |
139 |
393 |
660 |
133 |
345 |
385 |
120 |
135 |
274 |
155 |
187 |
369 |
55 |
121 |
145 |
Y100L1-4-2.2KW |
|
