水力噴射器(水沖泵)

W系列水力噴射器又稱水沖泵是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。W水力噴射器是利用一定壓力的水流通過對稱均布成一定傾斜度的噴嘴噴出，聚合在一個焦點上。由于噴射水流速度很高，于是形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽冷凝成水，少量未被冷凝的蒸汽與不凝結的氣體亦由于高速?lài)娚涞乃�流互相磨擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器（水沖泵）應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較少，品種也不齊全，為此，上海依耐泵閥有限公司近年來不斷改進設計。采用多噴嘴與汽環（導向盤）等結構，以及用多級泵進水，低位安裝，只需安裝高度4.5米，完善與提高了其工作性能，具有一定的先進性，是真空冷凝設備的一種革新。

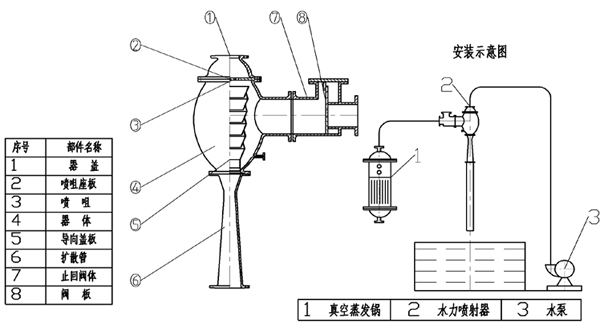

安裝示意圖

安裝示意圖

性能參數

項目 技術數據 型號規格	蒸發量 L/h 立升/小時	真空度 Mpa 毫米汞柱	揚程 (m)	流量 （m3）
W-100L	100	0.097（680-720）	45	18
W-200L	200	0.097（680-720	45	18
W-300L	300	0.097（680-720	45	18
W-400L	400	0.097（680-720	45	18
W-500L	500	0.097（680-720	45	32
W-600L	600	0.097（680-720	45	32
W-700L	700	0.097（680-720	45	32
W-800L	800	0.097（680-720	50	32
W-900L	900	0.097（680-720	50	32
W-1000L	1000	0.097（680-720	50	32
W-1200L	1200	0.091（680-650）	50	32
W-1500L	1500	0.091（680-650）	50	108
W-1800L	1800	0.091（680-650）	50	108
W-2000L	2000	0.091（680-650）	50	108
W-3000L	3000	0.091（680-650）	50	108
