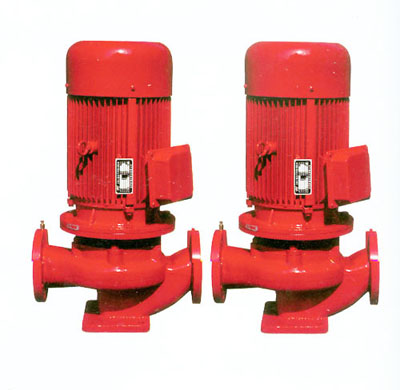

XBD-ISG型立式單級單吸消防離心泵



XBD-ISG型立式單級單吸消防離心泵(簡稱:XBD-ISG消防泵),系屬新型立式單級單吸式XBD消防泵系列產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。XBD-ISG型單吸單級立式消防泵主要用于消防系統增壓送水,也可應用于各種廠礦企業給排水。輸送液體的流量范圍為5~80L/s,壓力范圍為0.2~2.25Mpa,配套功率范圍為1.5~200KW,口徑范圍為ф50~ф250mm。


產品特點

1、泵結構緊湊、體積小、外形美觀,其立式結構決定安裝占地面積小,其重心重合于泵腳中心,因而增強了泵的運行穩定性和使用壽命。
2、泵吸入口和吐出口均水平方向,簡化了管路的連接。
3、多級式可根據需要,吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足,而不改變安裝占地面積,這是其它泵類所不具有的。
5、泵轉子具有較小的繞度,運行平穩、振動小、噪音低、使用壽命長。

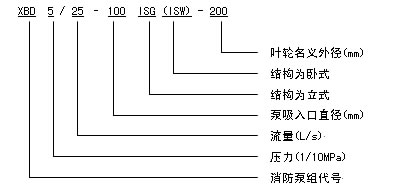

型號意義

XBD-ISG消防泵 型號意義

主要用途

上海依耐泵閥有限公司生產的XBD-ISG型立式消防管道泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水,高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

結構說明

XBD-ISG型單吸單級立式消防管道泵由電機和泵兩部分組成,泵和電機同軸,泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上,且口徑規格相同,裝卸極為方便,占地面積小。泵設有安裝底座,便于安裝,增加泵運行穩定性。泵密封采用機械密封,具有密封可靠,無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6Mpa壓力設計,管路配套方便。

性能參數

1、 該泵為立式、多級節段式結構,泵進出水法蘭處在同一直線上,葉輪采用水力平衡方平衡軸向力。泵下端有一導軸承,軸通過夾殼聯軸器與電機軸固定傳動,外筒為不銹鋼筒。
2、 軸封采用機械密封。
3、 泵由電機驅動,從電機端方向看,泵順時針方向旋轉。
4、 泵出口設有排氣閥(氣嘴),可保證泵內氣體能完全排盡。
5、 葉輪可采用青銅材料,避免長期停機后葉輪與導葉間銹合。

主要零件材料

零件名稱 軸封 軸承體 聯軸器 中 段 出水段 導 葉 葉輪 軸套 進水段
材質 填料、機械密封 2Cr13 HT200 HT200 HT200 HT200 HT200 HT200或青銅 HT200 HT200
零件名稱 外筒 螺母 連接座 軸瓦
材 質 ZG1Cr18Ni9Ti 45 HT200 QSA4-3

性能參數

型 號 流量Q (L/s) 出口壓力 (MPa) 轉速n (r/min) 功率P (kw) 效率η (%)
XBD3.0/5-50(65) 5 0.30 2900 4 63
XBD3.2/5-50(65) 0.32
XBD3.4/5-50(65) 0.34
XBD4.6/5-50(65) 5 0.46 2900 7.5 58
XBD4.8/5-50(65) 0.48
XBD5.0/5-50(65) 0.50
XBD7.6/5-50(65) 5 0.76 2900 15 50
XBD7.8/5-50(65) 0.78
XBD8.0/5-50(65) 0.80
XBD11/5-50(65) 5 1.10 2900 30 40
XBD12/5-50(65) 1.20
XBD12/5-50(65) 1.25
XBD3.0/10-65(80) 10 0.30 2900 7.5 71
XBD3.2/10-65(80) 0.32
XBD3.4/10-65(80) 0.34



型 號 流量Q (L/s) 出口壓力 (MPa) 轉速n (r/min) 功率P (kw) 效率η (%)
XBD4.6/10-65(80) 10 0.46 2900 15 67
XBD4.8/10-65(80) 0.48
XBD5.0/10-65(80) 0.50
XBD7.6/10-65(80) 10 0.76 2900 22 59
XBD7.8/10-65(80) 0.78
XBD8.0/10-65(80) 0.80
XBD11/10-65(80) 10 1.10 2900 37 54
XBD12/10-65(80) 1.20
XBD12.5/10-65(80) 1.25
XBD3.0/25-80(100) 25 0.30 2900 15 76
XBD3.2/25-80(100) 0.32
XBD3.4/25-80(100) 0.34
XBD4.6/25-80(100) 25 0.46 2900 22 74
XBD4.8/25-80(100) 0.48
XBD5.0/25-80(100) 0.50
XBD7.6/25-80(100) 25 0.76 2900 37 69
XBD7.8/25-80(100) 0.78
XBD8.0/25-80(100) 0.80
XBD11/25-80(100) 25 1.10 2900 75 66
XBD12/25-80(100) 1.20
XBD12.5/25-80(100) 1.25
XBD13/25-80(100) 25 1.30 2900 90 57
XBD14/25-80(100) 1.40
XBD15/25-80(100) 1.50
XBD3.0/45-100(125) 45 0.30 2900 22 73
XBD3.2/45-100(125) 0.32
XBD3.4/45-100(125) 0.34
XBD4.6/45-100(125) 45 0.46 2900 37 77
XBD4.8/45-100(125) 0.48
XBD5.0/45-100(125) 0.50
XBD7.6/45-100(125) 45 0.76 2900 55 80
XBD7.8/45-100(125) 0.78
XBD8.0/45-100(125) 0.80
XBD11/45-100(125) 45 1.10 2900 90 70
XBD12/45-100(125) 1.20
XBD12.5/45-100(125) 1.25
XBD2.8/55-150(200) 55 0.28 1450 30 78
XBD3.0/55-150(200) 0.30
XBD3.2/55-150(200) 0.32
XBD4.6/55-150(200) 55 0.46 1450 45 75
XBD4.8/55-150(200) 0.48
XBD5.0/55-150(200) 0.50



型 號 流量Q (L/s) 出口壓力 (MPa) 轉速n (r/min) 功率P (kw) 效率η (%)
XBD7.6/55-150 55 0.76 2900 75 76
XBD7.8/55-150 0.78
XBD8.0/55-150 0.80
XBD11/55-150 55 1.10 2900 110 73
XBD12/55-150 1.20
XBD12.5/55-150 1.25
XBD13/45-150 45 1.30 2900 110 80
XBD14/45-150 1.40
XBD15/45-150 1.50
XBD4.6/100-200 100 0.46 1450 75 81
XBD4.8/100-200 0.48
XBD5.0/100-200 0.50
XBD3.0/150-250 150 0.30 1450 75 80
XBD3.2/150-250 0.32
XBD3.4/150-250 0.34
XBD4.6/140-250 140 0.46 1450 90 72
XBD4.8/140-250 0.48
XBD5.0/140-250 0.50
XBD2.4/200-300 200 0.24 970 75 81
XBD2.6/200-300 0.26
XBD2.8/200-300 0.28
XBD2.8/200-300(350) 200 0.28 1450 90 84
XBD3.0/200-300(350) 0.30
XBD3.2/200-300(350) 0.32
XBD4.0/200-300 200 0.40 970 132 84
XBD4.2/200-300 0.42
XBD4.4/200-300 0.44
XBD4.6/160-300 160 0.46 1450 110 78
XBD4.8/150-300 0.48
XBD5.0/160-300 0.50
XBD4.6/200-350 200 0.46 1450 160 83
XBD4.8/200-350 0.48
XBD5.0/200-350 0.50
XBD2.8/300-400 300 0.28 1450 132 76
XBD3.0/300-400 0.30
XBD3.2/300-400 0.32
XBD2.8/330-500 330 0.28 1450 160 78
