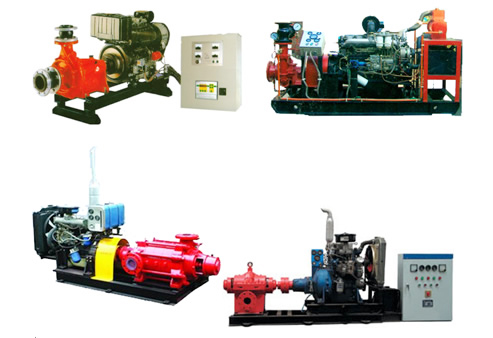

柴油機消防泵組

XBC型柴油機消防泵是本公司根據國內建筑消防用泵的市場需求和適用特點而自行研制生產的新產品。柴油機消防泵系列產品具有高效率、運轉壽命長、高可靠性(不存在較長時間停用后氣動咬死的故障)，是目前國內適應建筑公稱消防、噴淋設施用泵的首選產品。產品性能符合GB6245《消防泵性能要求和試驗方法》，經國家消防裝備質量監督檢測中心測試，產品達到國內領先水平，獲上海市消防局審批認可。柴油機消防泵可供輸送80°C一下不含固體顆粒的清水或物理化學性質類似于水的液體之用。在滿足消防工況的前提下，兼顧生活、生產給水的工況要求。產品既可用于獨立消防給水系統，有可用于消防、生活共用給水系統，還可用于建筑、市政、工礦、給排水、船舶、野外作業等場合。
XBC柴油機消防泵與電氣儀表等設備安裝在一起啊整套組合，具有功能齊全，自動化程度高，結構緊湊，故障自動報警及接收啟動信號，自行完成啟動程序，能快速投入全負荷運行。機組可按去修選配減振器、橡膠撓性接頭、排氣口配波紋管消音器。在燃料不足、蓄電池電壓低、潤滑油溫度高、超速等，備有報警裝置，同時設有與加熱裝置，確保柴油機低溫環境起動。整個系統安全可靠，使用方便。
XBC型全自動柴油機消防泵組作為一種固定式消防滅火設備已經廣泛應用于消防分流，尤其是在沒有電源或電源（市電）不正常等意外情況下的消防給水。機組中所配的水泵為我司生產的臥式單級、多級消防專用泵，所配的柴油機均為國內內燃機行業骨干企業生產的495、4135、X6135、12V135等系列機型，根據用戶需要亦可配置其它柴油機作為動力機。主要由柴油機、消防泵、聯接裝置、油箱、散熱器、蓄電池組、智能型全自動控制屏等組成。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

產品特點

１、動力強勁：柴油機組整體曲軸，剛度大，高強度，傳遞扭矩效率高。
２、技術先進：采用國際先進技術和龍門式機體，滑動軸承，板翅式機冷器，上置式熱交換器，旋裝式油濾器及雙重冷卻系統。
３、性能優越：煙度，噪聲指標達到國家優等品，燃油耗低于國標優等品2.1g/kW.h以上。
４、自動化程度高：具有自動、手動及故障自檢功能，全過程監控工作狀況，可恢復故障啟動失敗自動重啟功能，自動預潤滑、預加熱，令設備啟動更為安全可靠；具有中央控制室遙控及遠傳控制功能，還可具有現場總線接（可選功能）。蓄電池采用全自動浮充(恒流、恒壓、涓流式充電)電方式，保證蓄電池隨時處于備用狀態。
５、使用方便：配備可遠傳儀器儀表，根據需要可接至控制中心，安裝使用，維護保養方便。該系列產品是我公司嚴格按照GB6245-1998《消防泵性能要求與試驗方法》，并參照美國消防協會NFPA20標準，研制開發的新型號消防設備，主要用于石油、化工、天然氣、電廠、紡織棉麻、碼頭、加油站、倉儲、高層建筑等行業的消防供水和泡沫滅火系統，亦可用于船舶消防（并提供CCS證書）等場合。　　我公司生產的各種型號消防泵組主要有以下特點：性能可靠，結構緊湊，操作維修方便，壓力、流量選擇范圍廣，深受廣大用戶稱贊。同時我公司可根據用戶需要配備柴油機冷卻水預熱、機油預潤滑裝置，以保證消防泵組時刻處于待命狀態，滿足消防設備應急滅火之用，提高消防泵組的壽命。　　產品依據GB6245-1998《消防泵性能要求與實驗方法》。

結構說明

按消防規范要求，消防泵組均為自罐引水，故以下型號的消防泵組均不帶引水裝置。如客戶確實需要，我公司可專門生產，但部分尺寸可能發生變化。
XBC系列柴油機消防泵組原動機為國產優質柴油機，亦可根據用戶要求選用中外合資康明斯、曼海姆等知名品牌進口柴油機，但消防泵尺寸可能有所變化。
XBC系列柴油機消防泵組冷卻方式一般是通過熱交換器來實現，與風冷式相比有噪音低、冷卻效果好、工作環境好等優點。
對于采用12V135系列柴油機消防泵組，其供油箱為分體設計。用戶可根據泵房情況自行安裝，油箱一般為4小時用油箱，也可根據用戶要求配置不同容積油箱。

XBD/C電動機/柴油機消防供水聯動設備功能特點

電泵為主消防泵，可以根據消防情況自動起動
配備穩壓泵恒定管網壓力
柴油機泵為備用消防泵，消防無電源情況下自動起動
電泵出現故障時柴油機泵起動

XBC型柴油機消防泵基礎安裝尺寸

柔性聯接基礎鉆膨脹螺孔

硬性聯接基礎預留螺栓孔

減震器型號和安裝尺寸

泵型號Type　泵柔性聯接基礎尺寸Basic figure for flexible joint dimensions 泵硬性聯接基礎尺寸Basic figure for rigid joint dimmensions

K1 B1 K2 B2 K B D Φd K1d B1d K2d B2d Kd Bd

XBC1.9/5-50 750 216 1110 366 1160 416 130 8.5 750 216 1110 300 1160 350

XBC2.9/5-50 850 240 1210 390 1260 440 130 8.5 850 240 1210 390 1260 440

XBC3.8/5-50 908 240 1268 390 1318 440 130 8.5 908 240 1268 390 1318 440

XBC4.8/5-50 939 385 1299 535 1349 585 130 8.5 939 385 1299 535 1349 585

XBC5.8/5-50 997 385 1357 535 1407 585 130 8.5 997 385 1357 535 1407 585

XBC6.8/5-50 1055 385 1415 535 1465 585 130 8.5 1055 385 1415 535 1465 585

XBC7.8/5-50 1390 445 1750 535 1800 645 130 8.5 1390 445 1750 535 1800 605

XBC2.9/10-65 781 385 1141 535 1191 585 130 8.5 781 385 1141 535 1191 685

XBC4.0/10-65 1130 445 1490 595 1540 645 130 8.5 1130 445 1490 535 1540 605

XBC5.0/10-65 1208 445 1568 595 1618 645 130 8.5 1208 445 1568 535 1618 605

XBC6.1/10-65 1286 445 1646 595 1696 645 130 8.5 1285 445 1646 535 1696 605

XBC2.0/15-80 660 445 1070 635 1120 685 170 12.5 660 445 1070 535 1120 585

XBC4.0/15-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485 605

XBC6.0/15-80 1120 445 1530 695 1580 745 170 12.5 1120 445 1530 555 1580 　

XBC8.0/15-80 1215 445 1625 695 1675 745 170 12.5 1215 445 1625 555 1675 　

XBC3.7/20-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485 　

XBC5.7/20-80 1120 445 1530 695 1580 745 170 12.5 1120 445 1530 555 1580 　

XBC7.6/20-80 1068 445 1478 695 1528 745 170 12.5 1068 445 1478 555 1528 　

XBC3.1/25-80 930 445 1340 695 1390 745 170 12.5 930 445 1340 555 1390 　

XBC4.7/25-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485 　

XBC6.4/25-80 1315 445 1725 695 1775 745 170 12.5 1315 445 1725 555 1775 　

XBC3.7/30-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485 　

XBC4.9/30-80 1315 445 1725 695 1775 745 170 12.5 1315 445 1725 555 1775 　

XBC5.7/30-100 1075 445 1725 695 1775 745 170 12.5 1075 445 1725 555 1775 605

XBC9.3/30-100 1270 694 1920 1034 1970 1084 260 12.5 1270 445 1920 555 1970 900

XBC12.8/30-100 1400 694 2050 1034 2100 1084 260 12.5 1400 445 2050 555 2100 900

XBC5.4/35-100 1075 445 1725 785 1775 835 260 12.5 1075 694 1725 555 1775 605

XBC7.1/35-100 1930 445 2580 785 2630 835 260 12.5 1930 694 2580 555 2630 605

XBC8.0/35-100 1270 694 1920 1034 1970 1084 260 12.5 1270 445 1920 850 1970 900

XBC9.0/35-100 1270 694 2050 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900

XBC10.8/35-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 555 2100 900

XBC12.5/35-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 555 2100 900

XBC5.3/40-100 1105 445 1755 785 1805 835 260 12.5 1105 445 1755 850 1805 605

XBC8.8/40-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900

XBC12.0/40-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 850 2100 900

XBC5.2/45-100 1105 445 1755 785 1805 835 260 12.5 1105 445 1755 555 1805 605

XBC8.5/45-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900

XBC11.8/45-100 1820 694 2470 1034 2520 1084 260 12.5 1820 694 2470 850 2520 900

XBC3.9/50-100 1075 445 1725 785 1775 835 260 12.5 1075 445 1725 555 1775 605

XBC6.1/50-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900

XBC8.6/50-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 850 2100 900

XBC11.0/50-100 1820 694 2470 1034 2520 1084 260 12.5 1820 694 2470 850 2520 900

XBC4.7/55-100 1800 445 2450 785 2500 835 260 12.5 1800 445 2450 555 2500 605

XBC7.6/55-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900

XBC10.5/55-100 1820 694 2470 1034 2520 1084 260 12.5 1820 694 2470 850 2520 900

XBC5.1/60-125 1820 445 2470 785 2520 835 260 12.5 1820 445 2470 555 2520 605

XBC7.4/60-125 1404 694 2054 1034 2104 1084 260 12.5 1404 694 2054 850 2104 900

XBC9.0/60-125 1404 694 2054 1034 2104 1084 260 12.5 1404 694 2054 850 2104 900

XBC5.4/65125 1274 694 1924 1034 1974 1084 260 12.5 1274 694 1924 850 1974 900

XBC8.8/65-125 1744 694 2394 1034 2444 1084 260 12.5 1744 694 2394 850 2444 900

XBC3.4/70-125 1165 445 1815 785 1865 835 260 12.5 1165 445 1815 555 1865 605

XBC5.8/70-125 1404 694 2054 1034 2104 1084 260 12.5 1404 694 2054 850 2104 900

XBC8.6/70-125 1744 694 2394 1034 2444 1084 260 12.5 1744 694 2394 850 2444 900

XBC4.5/80-125 1274 694 1924 1034 1974 1084 260 12.5 1274 694 1924 850 1974 900

XBC7.6/80-125 1744 694 2394 1034 1244 1084 260 12.5 1744 694 2394 850 2444 900

結構圖

型號TYPE M D D1 H d

JGD2 12 150 130 65 7

JGD3 16 200 170 87 11

JGD4 20 290 260 133 11

5L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n
Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

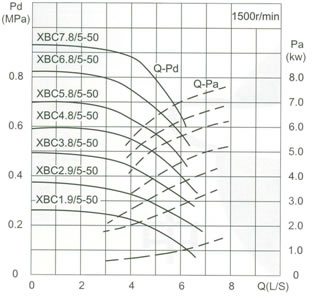

XBC1.9/5-50 5 0.19 2.2 1500 64 1.7

XBC2.9/5-50 5 0.29 4.41 1500 64 1.7

XBC3.8/5-50 5 0.38 4.41 1500 64 1.7

XBC4.8/5-50 5 0.48 8.8 1500 64 1.7

XBC5.8/5-50 5 0.58 8.8 1500 64 1.7

XBC6.8/5-50 5 0.68 0.98 8.8 1500 64 1.7

XBC9.8/5-50 1800

XBC7.8/5-50 5 0.78 13.8 1500 64 1.7

XBC11.2/5-50 1.12 1800

流量Capacity：5L/S 壓力Pressure：0.19-1.12MPa

產品結構圖1

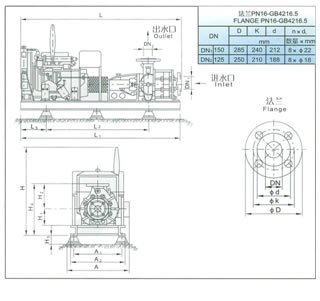

5L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (ＫＧ)

型號Type 數量NO.

XBC1.9/5-50 200 200 65 480 485 1039 1060 640 155 216 250 426 JGD2 4 145

XBC2.9/5-50 200 200 65 480 535 1152 1160 740 155 240 340 540 JGD 2 4 200

XBC3.8/5-50 200 200 65 480 535 1210 1218 798 155 240 340 540 JGD2 4 213

XBC4.8/5-50 200 200 65 480 620 1354 1249 829 155 385 485 800 JGD 2 4 286

XBC5.8/5-50 200 200 65 480 620 1412 1307 887 155 385 485 800 JGD 2 4 302

XBC6.8/5-50 9.8 200 200 65 480 620 1470 1365 945 155 385 485 800 JGD 2 4 343

XBC7.8/5-50 11.2 200 200 65 480 880 1930 1700 1330 155 445 505 - JGD 2 3 516

10L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd Pre
ssure (MPa) 配用功率P
Motor Power KW 轉速n
Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

XBC2.9/10-65 10 0.29 8.8 1500 66 2.1

XBC4.1/10-65 0.41 1800

XBC4.0/10-65 10 0.41 13.8 1500 66 2.1

XBC5.7/10-65 0.57 1800

XBC5.0/10-65 10 0.50 13.8 1500 66 2.1

XBC7.2/10-65 0.72 1800

XBC6.1/10-65 10 0.61 13.8 1500 66 2.1

XBC8.8/10-65 0.88 1800

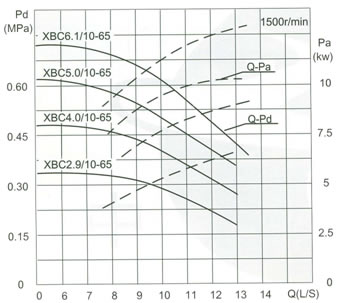

流量Capacity：10L/S 壓力Pressure：0.29-0.88MPa

產品結構圖2

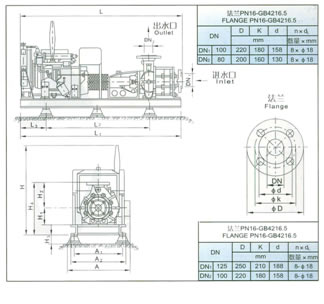

0L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC2.9/10-65 4.4 200 275 65 555 620 1099 1091 671 155 385 485 800 JGD2 4 277

XBC4.0/10-65 5.7 200 275 65 555 880 1645 1440 1025 155 445 505 - JGD 2 4 459

XBC5.0/10-65 7.2 200 275 65 555 880 1723 1518 1103 155 445 505 - JGD2 4 481

XBC6.110-65 8.8 200 275 65 555 880 1801 1596 1181 155 445 505 - JGD 2 4 503

15L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n
Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

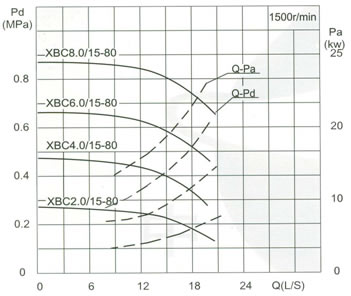

XBC2.0/15-80 15 0.20 8.8 1500 66 3.2

XBC2.9/15-80 0.29 1800

XBC4.0/15-80 15 0.40 13.8 1500 66 3.2

XBC5.8/15-80 0.58 1800

XBC6.0/15-80 15 0.60 15.3 1500 66 3.2

XBC8.6/15-80 0.86 1800

XBC8.0/15-80 15 0.80 20.6 1500 66 3.2

XBC11.5/15-80 1.15 1800

流量Capacity：15L/S 壓力Pressure：0.20-1.15MPa

產品結構圖3

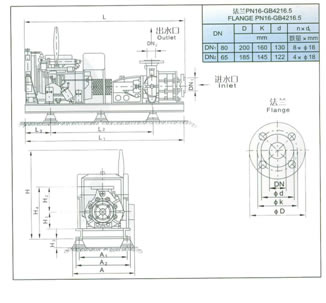

15L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機 重量 Weight (KG)

型號Type 數量NO.

XBC2.0/10-65 2.9 200 325 87 625 640 1125 1020 600 180 385 485 800 JGD3 4 265

XBC4.0/15-80 5.8 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 486

XBC6.0/15-80 8.6 200 325 87 625 900 1685 1480 1060 180 445 505 - JGD3 4 518

XBC8.0/15-80 11.5 200 325 87 625 900 1780 1575 1155 180 445 505 - JGD3 4 580

20L/S XBC型柴油機消防泵性能參數

型號 Type 流量 Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P Motor
Power KW 轉速n
Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

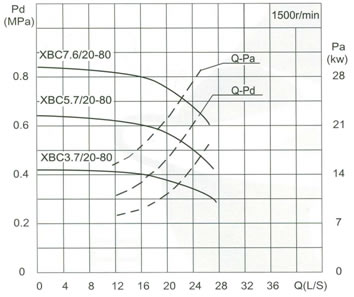

XBC3.7/20-80 20 0.37 13.8 1500 64 4.2

XBC5.3/20-80 0.53 1800

XBC5.7/20-80 20 0.57 20.6 1500 64 4.2

XBC8.2/20-80 0.82 1800

XBC7.6/20-80 20 0.76 28.0 1500 64 4.2

XBC10.9/20-80 1.09 1800

流量Capacity：20L/S 壓力Pressure：0.37-1.09MPa

產品結構圖4

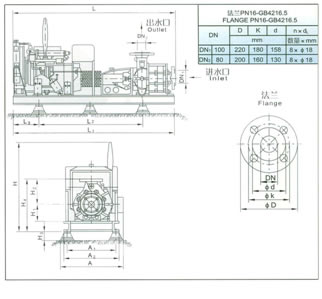

20L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC3.7/20-80 5.3 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 486

XBC5.7/20-80 8.2 200 325 87 625 900 1685 1480 1060 180 445 505 - JGD3 4 548

XBC7.6/20-80 10.9 200 325 87 625 900 1780 1428 1008 180 445 505 - JGD3 4 590

25L/S XBC型柴油機消防泵性能參數

型號 Type 流量 Capacity (L/S) 壓力Pd Pressure (MPa) 配用功率P Motor Power KW 轉速n Speed (r/min) 效率η Efficiency (%) 必需汽蝕余量 (NPSH)r (m)

XBC3.1/25-80 25 0.31 13.8 1500 69 3.6

XBC4.5/25-80 0.45 1800

XBC4.7/25-80 25 0.47 20.6 1500 69 3.6

XBC6.8/25-80 0.68 1800

XBC6.4/25-80 25 0.64 28.0 1500 69 3.6

XBC9.2/25-80 0.92 1800

流量Capacity：25L/S 壓力Pressure：0.31-0.92MPa

產品結構圖5

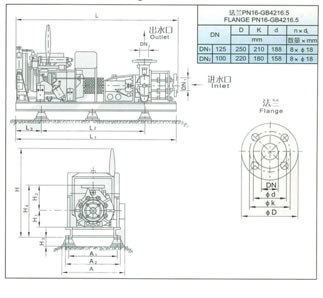

25L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC3.1/25-80 4.5 200 325 87 625 900 1495 1290 870 180 445 505 - JGD3 4 447

XBC4.7/25-80 6.8 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 510

XBC6.4/25-80 9.2 200 325 87 625 900 1885 1675 1225 180 445 505 - JGD3 4 553

30L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P Motor
Power KW 轉速n Spe
ed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

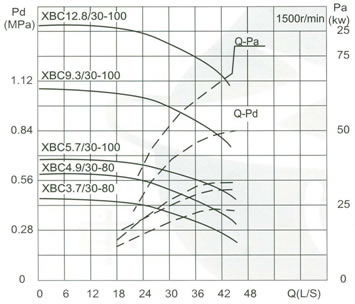

XBC3.7/30-80 30 0.37 20.6 1500 66 2.0

XBC5.3/30-80 0.53 1800

XBC4.9/30-80 30 0.49 28 1500 66 2.0

XBC7.0/30-80 0.70 1800

XBC5.7/30-100 30 0.57 28 1500 66 2.0

XBC8.2/30-100 0.82 1800

XBC9.3/30-100 30 0.93 58.8 1500 66 2.0

XBC12.8/30-100 30 1.28 58.8 1500 66 2.0

流量Capacity：30L/S 壓力Pressure：0.37-1.28MPa

產品結構圖6

30L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC3.7/30-80 5.3 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 510

XBC4.9/30-80 7.0 200 325 87 625 900 1885 1675 1255 180 445 505 - JGD3 4 553

XBC5.7/30-100 8.2 280 400 87 800 920 1803 1675 1025 300 45 505 - JGD3 4 583

XBC9.3/30-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD3 4 1187

XBC12.8/30-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD3 4 1261

35L/S XBC型柴油機消防泵性能參數

型號 Type 流量 Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

XBC5.4/35-100 35 0.54 31.6 1500 66 2.0

XBC7.7/35-100 0.77 1800

XBC7.1/35-100 35 0.71 40.4 1500 66 2.0

XBC10.2/35-100 1.02 1800

XBC8.0/35-100 35 0.80 58.8 1500 66 2.0

XBC9.0/35-100 35 0.90 58.8 1500 66 2.0

XBC10.8/35-100 35 1.08 58.8 1500 66 2.0

XBC12.5/35-100 35 1.25 73.5 1500 66 2.0

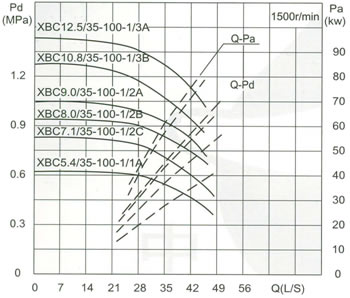

流量Capacity：35L/S 壓力Pressure：0.54-1.25MPa

產品結構圖7

35L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC5.4/35-100 7.7 280 400 133 800 920 1803 1675 1025 300 445 505 - JGD4 4 583

XBC7.1/35-100 10.2 280 400 133 800 2040 2390 2530 1880 300 445 505 690 JGD4 4 827

XBC8.0/35-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1196

XBC9.0/35-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1196

XBC10.8/35-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261

XBC12.5/35-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261

40/45L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n
Speed (r/min) 效率η E
fficiency (%) 必需汽蝕余量
(NPSH)r (m)

XBC5.3/40-100 40 0.53 34.3 1500 66 2.0

XBC8.8/40-100 40 0.88 58.8 1500 66 2.0

XBC12.0/40-100 40 1.20 73.5 1500 66 2.0

XBC5.2/45-100 45 0.52 34.3 1500 70 2.5

XBC8.5/45-100 45 0.85 58.8 1500 70 2.5

XBC11.8/45-100 45 1.18 88.3 1500 70 2.5

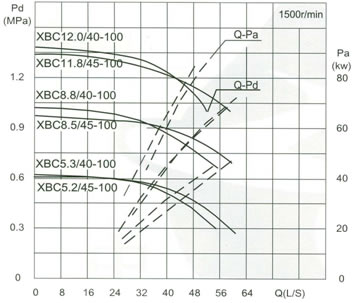

流量Capacity：40/45L/S 壓力Pressure：0.53-1.18MPa

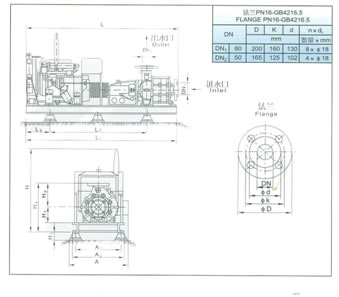

產品結構圖8

40/45L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC5.3/40-100 280 400 133 800 920 1833 1705 1055 300 445 505 - JGD4 4 613

XBC8.8/40-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187

XBC12.0/40-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261

XBC5.2/45-100 280 400 133 800 920 1833 1705 1055 300 445 505 - JGD4 4 613

XBC8.5/45-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187

XBC11.8/45-100 280 400 133 800 1355 2556 2420 1770 300 694 800 795 JGD4 4 1551

50/55 L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n
Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

XBC3.9/50-100 50 0.39 31.6 1500 70 2.5

XBC5.6/50-100 0.56 1800

XBC6.1/50-100 50 0.61 58.8 1500 70 2.5

XBC8.6/50-100 50 0.86 73.5 1500 70 2.5

XBC11.0/50-100 50 1.10 88.3 1500 70 2.5

XBC4.7/55-100 55 0.47 40.4 1500 69 2.5

XBC6.7/55-100 0.67 1800

XBC7.6/55-100 55 0.76 73.5 1500 69 2.5

XBC10.5/55-100 55 1.05 88.3 1500 69 2.5

流量Capacity：50/55L/S 壓力Pressure：0.39-1.05MPa

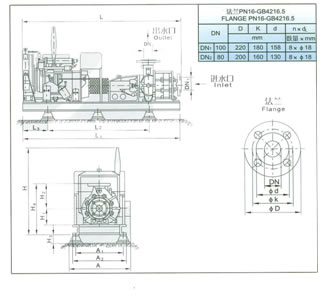

產品結構圖9

50/55 L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC3.9/50-100 5.6 280 400 133 800 920 1803 1675 1025 300 445 505 - JGD4 4 583

XBC6.1/50-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187

XBC8.6/50-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261

XBC11.0/50-100 280 400 133 800 1355 2556 2420 1770 300 694 800 795 JGD4 4 1551

XBC4.7/55-100 6.7 280 400 133 800 2040 2260 2400 1750 300 445 505 690 JGD4 4 753

XBC7.5/55-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187

XBC10.5/55-100 280 400 133 800 1355 2556 2420 1770 300 694 800 795 JGD4 4 1551

60/65 L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n Sp
eed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

XBC5.1/60-125 60 0.51 40.4 1500 72 3.0

XBC7.3/60-125 0.73 1800

XBC7.4/60-125 60 0.74 73.5 1500 72 3.0

XBC9.0/60-125 60 0.90 73.5 1500 72 3.0

XBC5.4/65-125 65 0.54 58.8 1500 75 3.2

XBC8.8/65-125 65 0.88 88.3 1500 75 3.2

流量Capacity：60/65L/S 壓力Pressure：0.51-0.88MPa

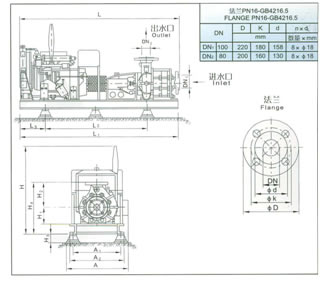

產品結構圖10

60/65 L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC5.1/60-125 7.3 280 430 133 830 2050 2260 2420 1750 300 445 505 690 JGD4 4 783

XBC7.4/60-125 280 430 133 830 1215 2204 2004 1354 300 694 800 777 JGD4 4 1214

XBC9.0/60-125 280 430 133 830 1215 2204 2004 1354 300 694 800 777 JGD4 4 1214

XBC5.4/65-125 280 430 133 830 1215 2074 1874 1224 300 694 800 777 JGD4 4 1143

XBC8.8/65-125 280 430 133 830 1365 2434 2344 1694 300 694 800 795 JGD4 4 1504

70/80L/S XBC型柴油機消防泵性能參數

型號 Type 流量
Capacity (L/S) 壓力Pd
Pressure (MPa) 配用功率P
Motor Power KW 轉速n
Speed (r/min) 效率η
Efficiency (%) 必需汽蝕余量
(NPSH)r (m)

XBC3.4/70-125 70 0.34 34.3 1500 72 4.5

XBC5.8/70-125 70 0.58 58.8 1500 72 4.5

XBC8.6/70-125 70 0.86 88.3 1500 72 4.5

XBC4.5/80-125 80 0.45 58.8 1500 72 4.5

XBC7.6/80-125 80 0.76 88.3 1500 72 4.5

流量Capacity：70/80L/S 壓力Pressure：0.34-0.76MPa

產品結構圖11

70/80L/S XBC型柴油機消防泵安裝尺寸

型號 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 減震器 Vibration Isolator 泵機重量 Weight (KG)

型號Type 數量NO.

XBC3.4/70-125 280 430 133 830 930 1817 1765 1113 300 445 505 - JGD4 4 643

XBC5.8/70-125 280 430 133 830 1215 2204 2004 1354 300 694 800 777 JGD4 4 1214

XBC8.6/70-125 280 430 133 830 1365 2434 2344 1694 300 694 800 795 JGD4 4 1504

XBC4.5/80-125 280 430 133 830 1215 1944 1874 1224 300 694 800 777 JGD4 4 1143

XBC7.6/80-125 280 430 133 830 1365 2434 2344 1694 300 694 800 795 JGD4 4 1504
