CS49H/CS49W圓盤式法蘭蒸汽疏水閥



圓盤式蒸汽疏水閥是根據伯努力熱動力原理,利用蒸汽和凝結水的熱動力學不同的特性,引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化,啟動閥片開啟和關閉,從而達到阻汽排水目的。

點

體積小,重量輕,不受安裝位置的限制。

全部材質均為不銹鋼件,經久耐用,耐腐蝕。

在室外不怕冷凍,能耐水擊,耐過熱。

過冷度為 8 ℃ ,漏汽率小于實際排量 3% ,最大背壓 50% 。

結構簡單,安裝維修方便。

工作原理

疏水閥內有一個閥片,既是敏感件又是動作執行件。當裝置啟動時,管道出現冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。當凝結水排放完畢,蒸汽進入疏水閥內,蒸汽的體積迅速擴大,蒸汽比凝結水的流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時,閥片受到兩面壓力,閥片下面的受力面積小于上面的受力面積,因疏水閥汽室里面的壓力來源于蒸汽壓力,所以閥片上面受力大于下面,閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水,汽室里面的壓力消失。凝結水靠工作壓力推開閥片,凝結水又繼續排放,循環工作,間斷排水。

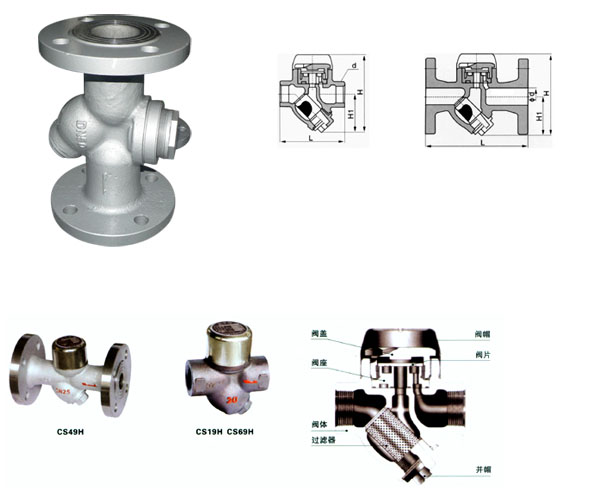

圓盤式蒸汽疏水閥 主要性能以及零部件

部件名稱

CS19W-16-40C

CS49W-16-40C

閥 體

3Cr13

3Cr13

閥蓋、螺塞

2Cr13

2Cr13

閥 片

3Cr13

3Cr13

過 濾 網

304

304



部件名稱

CS19H-16C-40C

CS49H-16C-40C

閥 體

WCB

WCB

閥蓋、螺塞

WCB

WCB

閥 片

3Cr13

3Cr13

過 濾 網

304

304



型號 規格 外型尺寸表

產品型號

公稱通徑
(mm)

連接方式

工作壓力
范圍
(Mpa)

最高允許
溫度
( ℃ )

外形尺寸

L

H

H2

W

CS49W-16-40C

CS49H-16-40C

15

法蘭

0.05-4.0

425

150

58

47

61

20

法蘭

0.05-4.0

425

150

58

47

61

25

法蘭

0.05-4.0

425

160

62

43

61

32

法蘭

0.05-40

425

210

78

52

79

40

法蘭

0.05-40

425

230

80

55

79

50

法蘭

0.05-40

425

230

80.5

64.5

79

65

法蘭

0.05-40

425

280

100

82

85

80

法蘭

0.05-40

425

310

118

92

110

100

法蘭

0.05-40

425

460

128

102

110

CS19W-16-40C

CS19H-16-40C

15

螺紋

0.05-40

425

80

47

54

47

20

螺紋

0.05-40

425

90

52

59

57

25

螺紋

0.05-40

425

95

59

62

57

32

螺紋

0.05-40

425

105

70.5

89.5

80

40

螺紋

0.05-40

425

110

70.5

89.5

80

50

螺紋

0.05-40

425

120

70.5

104.5

80

CS69W-16-40C

CS69H-16-40C

15

承插焊

0.05-40

425

80

47

54

47

20

承插焊

0.05-40

425

90

52

59

57

25

承插焊

0.05-40

425

95

59

62

57

32

承插焊

0.05-40

425

105

70.5

89.5

80

40

承插焊

0.05-40

425

110

70.5

89.5

80

50

承插焊

0.05-40

425

120

70.5

104.5

80
