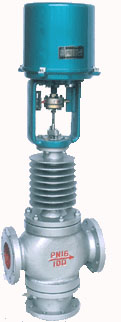

SZDLQ電子式電動三通合流調節閥

SZDLQ電子式電動三通合流調節閥、SZDLX電子式電動三通分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用9610L系列電子式直行程電動執行機構，接受0～10或 4～20mA.DC信號驅動閥門啟閉。其中三通合流調工閥用于將兩種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
電子式調節閥公稱通徑由25mm至300mm，電子式調節閥公稱壓力有1.6、4.0、6.4MPa,電子式調節閥適用流體溫度由-60℃至450℃，電子式調節閥控制信號為0～10或4～20mA.DC。配用不同的閥蓋可分為普通型和散熱型兩種。

主要零件材料

　閥體、閥蓋：HT200、ZG230～450、ZG1Cr18Ni9Ti
　閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
　填　　　芯：聚四氟乙烯、柔性石墨、不銹鋼波紋管
　推桿、襯套：2Cr13

主要技術參數

　公稱通徑DN（mm） 25 32 40 50 65 80 100 125 150 200 250 300

額定流量系數
Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280

分流 85 135 210 340 535 800 1280

　額定行程L（mm） 16 25 40 60 100

　固有流量特性直線、拋物線

　工作溫度（℃）　　　　　　普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250
　　　　　　　散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450

　介質溫度（℃） 200以下（對合流閥而言）

　固有可調比R 30：1

　公稱壓力PN（MPa） 1.6、4.0、6.4

　允許泄漏量硬密封：Ⅳ級、軟密封：Ⅵ級

　作用方式故障時：全關、全開、自鎖位

　信號范圍（mA.DC） 0～10、4～20

　電源電壓 220V、50Hz
